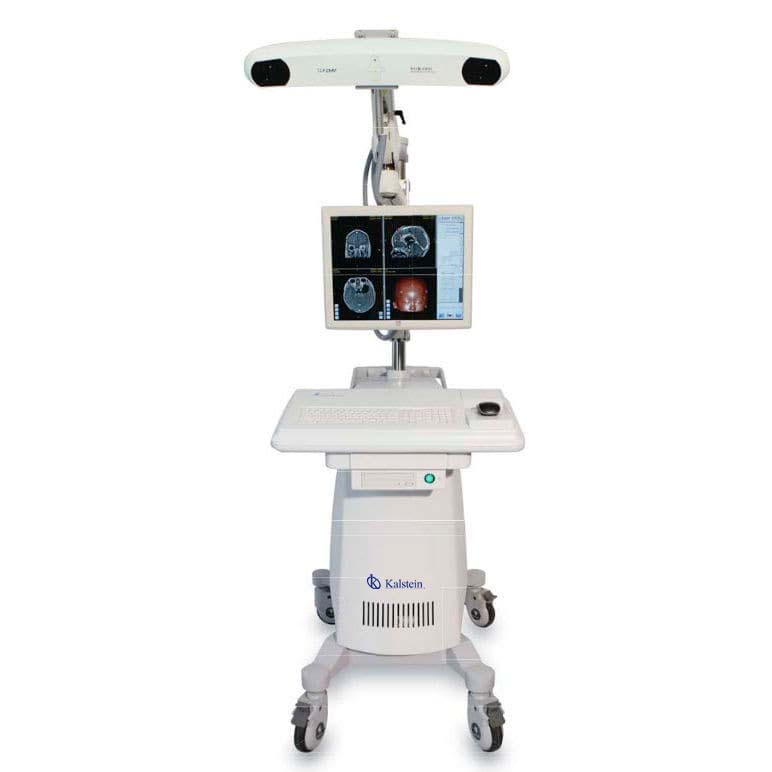

Sistemas de Navegación Quirúrgica  YR02143

YR02143 es un innovador sistema de navegación quirúrgico electromagnético asistido por computadora, que se usa ampliamente para visualización quirúrgica, planificación y navegación para ayudar a minimizar el traumatismo iatrogénico en el tejido cerebral circundante y reducir el riesgo de complicaciones quirúrgicas en procedimientos craneales (como neurología craneal y cirugía ENT).

• Las imágenes tomográficas en DICOM y capturadas con CT / C-arm / MRI / fMRI son aplicables en el sistema de navegación quirúrgica YR02143
• El avanzado sistema de seguimiento óptico rastrea la posición 3D en tiempo real y la orientación de los marcadores activos o pasivos unidos a las herramientas quirúrgicas, para brindar una precisión excepcional (resolución espacial de 1.0 mm) y confiabilidad.
• El método de simulación y modelado en 3D de estructuras anatómicas en material (como la piel, el cráneo, el tejido cerebral o la lesión diana) se puede definir fácilmente por conveniencia quirúrgica.
• Con la sonda de navegación y la tecnología de medición óptica avanzada integradas, el cirujano puede cuantificar fácilmente el tamaño y la posición de las lesiones, y luego diseñar el enfoque quirúrgico de manera científica.
• El sistema proporciona a los operadores cuatro modos de navegación para el monitoreo integral del proceso de navegación.
• El software inteligente ayudará a calibrar y compensar los cambios inesperados en la estructura anatómica y el cambio cerebral inducidos por la eliminación del área de lesión intracraneal.
• El sistema de navegación YR02143 puede operarse con un ratón cirujano o un monitor táctil montado en el carro móvil o en el brazo de suspensión del techo.
• El sistema guarda automáticamente todos los datos de imagen del paciente y la información de registro, para permitir que el cirujano cargue rápidamente y continúe la navegación quirúrgica contra el corte inesperado del suministro eléctrico.

Aplicación

El sistema de navegación quirúrgica óptica YR02143 se puede utilizar para todas las cirugías neurológicas y de ORL, especialmente en lesiones intracraneales profundas, lesiones de poco volumen intracraneal, lesiones intracraneales de borde poco invasivo y cirugías mínimamente invasivas.

Modelo	YR02143
Componente	Monto		Descripción
Sistema de seguimiento óptico
Sistema de seguimiento NDI	1 juego		Realice un seguimiento de la posición y la orientación 3D de los marcadores activos o pasivos conectados a las herramientas quirúrgicas
Estación de trabajo de gestión de imágenes
Sistema informático	1 juego		Para fusión de imágenes 2D y reconstrucción 3D, sistema de navegación
Monitor táctil	1 pieza		19 *, resolución 1280 x 1024, grado médico y sanitario
Paquete de software	1 juego		Conjunto básico (fusión de imágenes, planificación y navegación quirúrgica, gestión de datos)
Versión de software 1	1 pieza		Módulo de navegación de difusión-tensor-imágenes
Versión de software 2	1 pieza		Módulo de navegación Needle-Aspiration-Biospy
Carro móvil
Carro de soporte con 4 ruedas	1 pieza		Para admitir el sistema de seguimiento óptico y la estación de trabajo de gestión de imágenes
Herramientas quirúrgicas
Sonda de navegación	2 piezas		Para ayudar al sistema de medición óptica a rastrear el movimiento
Sonda de microscopio	1 pieza		Para ayudar al sistema de medición óptica a rastrear el movimiento
Marcador activo	6 piezas		Para ayudar a reconocer rápidamente las estructuras anatómicas críticas.
Esfera reflectante pasiva	10 piezas		Para reflejar el láser de infrarrojos para las cámaras (en el sistema de seguimiento óptico) para capturar
Marco de referencia	2 piezas		Para localizar esfera reflectante pasiva con 4 pines
Brazo articulado	1 pieza		Para sostener el marco de referencia
Adaptador en forma de pinza	2 piezas		Para la adaptación de otro instrumento (como la aguja del cerebro durante la navegación)
Foot-Swicht	1 pieza		Para ayudar a registrarse y navegar
Especificación del monitor táctil
Color de la caja / bisel	Beige	Mini VGA D-sub de 15 pinos; DVI-D	Mini VGA D-sub de 15 pines; DVI-D
Monitor	Sixe: 19.0 ”diagonal, TFT de matriz activa	Horizontal: 31,5-80 kHz	Horizontal: 31,5-80 kHz
	Relación de aspecto: 5; 4	Vertical: 56,3-75 Hz	Vertical: 56,3-75 Hz
Área de pantalla útil	Horizontal: 14,82 "(376,32 mm)	Tipo: 100-240 VCA, 50-60 Hz	Tipo: 100-240 VCA, 50-60 Hz
	Vertical: 11,85 "(301,06 mm)	Fuente de alimentación interna de entrada de CC	Fuente de alimentación interna de entrada de CC
Dimensiones del monitor	Ancho: 429 mm (16,9 ")	Voltaje de entrada DC (línea): 12V 3.6V	Voltaje de entrada DC (línea): 12V 3.6V
	Altura (incluida la base): 15,21 "(386 mm)	48 W máx.	48 W máx.
	Profundidad (inc. Base)	Operando; 0 ° C hasta 40 ° C	Operando; 0 ° C hasta 40 ° C
Resolución nativa (opcional)	1280 x 1024 a 60/70/75 Hz	Almacenamiento: -20 ° C a 60 ° C	Almacenamiento: -20 ° C a 60 ° C
Otras resoluciones admitidas	1280 x 960/1 024 x 768 en Hz	En funcionamiento: 20% -80%	En funcionamiento: 20% -80%
Colores	16,7 millones	Almacenamiento: 10% -90%	Almacenamiento: 10% -90%
Brillo	Panel LCD: 300 cd / m2	Reales: 17,66 libras (8 kg)	Reales: 17,66 libras (8 kg)
	Con AccuTouch: 246 cd / m2	Envío: 25.10 lbs (11.84)	Envío: 25.10 lbs (11.84)
	Con IntellTouch: 276 cd / m2	3 años	3 años
Tiempo de respuesta	20 mseg (típico)	Típico 40000 horas a la mitad de brillo	Típico 40000 horas a la mitad de brillo
Ángulo de visión	Horizontal (izquierda / derecha): 89 ° / 89 °	MTBF; 50000 horas demostradas	MTBF; 50000 horas demostradas
(Típico, desde el centro)	Vertical (arriba / abajo): 89 ° / 89 °	UL, Cul, fcc, ic, ce, China RoHS, marca S de Argentina	UL, Cul, fcc, ic, ce, China RoHS, marca S de Argentina
Relación de contraste	1300: 1 (típico)	Altavoces de dos vatios / canal ubicados en el cabezal de la pantalla	Altavoces de dos vatios / canal ubicados en el cabezal de la pantalla
Formato de video de entrada	Analógico: (no se necesita tarjeta de video)	Bloqueos de OSD para controles de usuario y energía	Bloqueos de OSD para controles de usuario y energía
Formato de sincronización de entrada	Separar horizontal y vertical	Los extras de OSD incluyen volumen, agudos, graves, balance	Los extras de OSD incluyen volumen, agudos, graves, balance
	Sincronización, sincronización compuesta y	Idioma OSD (inglés, chino, español, francés)	Idioma OSD (inglés, chino, español, francés)
	Sincronización en verde	Receptáculo de bloqueo de seguridad	Receptáculo de bloqueo de seguridad
